Ein Design mit mehreren Thermoelementen hilft, ein neues Produkt für einen Hersteller wissenschaftlicher Geräte auf den Markt zu bringen
Inhalt
Hintergrund zum Projekt
TC wurde von einem Ingenieurbüro angesprochen, welches im Auftrag eines großen wissenschaftlichen Unternehmens tätig ist, das seit 40 Jahren am Markt ist und weltweit wissenschaftliche Geräte liefert. Ein neues Design eines ihrer Produkte erforderte mehrere Thermoelemente pro Einheit und brachte einige einzigartige Herausforderungen mit sich.
Herausforderungen des Kunden
Unser Kunde hatte nur geringe Kenntnisse über Thermoelemente. Aufgrund unserer langjährigen Erfahrung in der Herstellung von Thermoelementen und kundenspezifischen Lösungen, die auf die Anwendungsanforderungen unserer Kunden zugeschnitten sind, wandte er sich an uns. Zunächst wurde die Idee geäußert, Platin-Widerstandsthermometer zu verwenden. Nach weiterer Untersuchung wurde jedoch festgestellt, dass Pt100 für diesen Fall nicht geeignet sind.
Erfahren Sie hier mehr über den Unterschied zwischen Thermoelementen und Platin-Widerstandsthermometern. Es gab für unseren Kunden Unsicherheiten hinsichtlich des richtigen Vorgehens und welcher Sensortyp für dieses wissenschaftliche Gerät geeignet wäre.
Herausforderungen bei der Temperaturmessung
Die Einführung dieses neuen Produkts in den Markt stellte unseren Kunden vor mehrere Herausforderungen, insbesondere, weil Thermoelemente als primäre Quelle der Temperaturmessung eingeführt werden sollten. Die Anwendung erforderte eine präzise Überwachung in einem konstanten Temperaturbereich von 80–85 °C.
Zu den wichtigsten Einschränkungen gehörte der äußerst begrenzte Platz im Gerät, der Sensoren erforderte, die sich um eine eng gewickelte Spule biegen ließen, ohne ihre mechanische Integrität zu verlieren. Außerdem mussten die Sensoren kurze Ansprechzeiten aufweisen, zuverlässig arbeiten und unter diesen anspruchsvollen Bedingungen genaue Messwerte liefern.
Ein weiterer kritischer Faktor war die Reduzierung potenzieller Störeinflüsse durch nahegelegene elektrische Komponenten, die die Genauigkeit der Temperaturmessungen beeinträchtigen könnten.
Thermoelement-Sensorlösung
Nach eingehenden Gesprächen, Tests und Analysen des wissenschaftlichen Geräts boten wir folgende Lösung an:

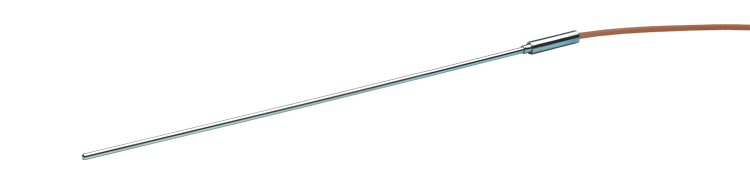

Sensortyp – Mineralisoliertes Thermoelement vom Typ T mit einem 1,5‑mm-Edelstahlmantel, der in einer kleinen, kundenspezifischen Topfdichtung mit Teflon-isolierter Thermoleitung endet.
Warum dieser Sensor? – Thermoelemente vom Typ T wurden aufgrund ihrer außergewöhnlichen Genauigkeit bei niedrigen Temperaturen mit einer Toleranz von ±0,5 °C gewählt. Die mineralisolierte Konstruktion bot die notwendige Steifigkeit und erlaubte zugleich, den Sensor an die Anforderungen der Anwendung anzupassen.
Angesichts der erheblichen Biegung wählten wir einen Manteldurchmesser von 1,5 mm, der einen guten Kompromiss zwischen Flexibilität und Haltbarkeit bietet. Zusätzlich wurden am hinteren Ende der Sonde eine kleine Topfdichtung und ein Teflon-isoliertes Kabel integriert. Dieses Design verhindert nicht nur das Eindringen von Feuchtigkeit, sondern stellt auch sicher, dass das Kabel dem Einsatz in Bereichen mit potenziell höheren Temperaturen standhält.
Ergebnisse und Schlussfolgerungen
Nach Proof of Concept, Tests und Freigabe war dieses Projekt ein großer Erfolg. Unser Kunde hat weltweit über 300 Einheiten seines Produkts verkauft und profitiert von einer zuverlässigen und kosteneffizienten Lösung zur Temperaturmessung. Diese Zusammenarbeit hat zu weiteren Projekten geführt und Innovationen in anderen Branchen ermöglicht.
Hinweis: Diese Lösung löste eine spezifische Herausforderung in einer bestimmten Anwendung. Jede Situation ist anders, und Ihre Anforderungen können einen anderen Ansatz erfordern. Die Eignung unserer Produkte für eine bestimmte Anwendung ist letztlich vom Käufer zu beurteilen, da er dafür am besten qualifiziert ist.
Diese Fallstudien sollen veranschaulichen, wie unsere Produkte erfolgreich eingesetzt wurden, aber die endgültige Produktauswahl sollte stets auf Ihren spezifischen Anwendungsanforderungen, Normen und Branchenvorschriften basieren. Die Eignung unserer Produkte für eine bestimmte Anwendung liegt vollständig im Ermessen des Käufers, der dies am besten beurteilen kann.
Für anwendungsspezifische Beratung kontaktieren Sie uns bitte — einer unserer erfahrenen Techniker hilft Ihnen gerne mit technischer Unterstützung.
