TC löst das Problem der Oberflächentemperaturmessung mit einem schnell reagierenden Thermoelement-Design
Inhaltsverzeichnis
Hintergrund zum Projekt
Ein Kunde wandte sich an uns, um die Herausforderung zu lösen, die Oberflächentemperatur eines Rohrs zuverlässig zu messen. Die Anwendung erforderte ein kompaktes und effizientes Temperaturüberwachungssystem, das schnelle und konstante Messwerte liefern kann.
Die Messung von Oberflächentemperaturen kann häufig problematisch sein, insbesondere bei Platzbeschränkungen und der Notwendigkeit, schnell auf Temperaturänderungen zu reagieren. Der Kunde benötigte eine zuverlässigere Methode zur Überwachung der Oberflächentemperatur eines Rohrs, was mit dem bisherigen Ansatz schwierig war.
Herausforderungen des Kunden
Die bestehende Temperaturmessmethode des Kunden war unzuverlässig und führte zu unregelmäßigen Messwerten. Zudem erschwerten die Platzbeschränkungen in der Anwendung die Installation von Alternativen. Dies machte deutlich, dass ein anderer Ansatz hinsichtlich Sensortyp und -design erforderlich war.
Herausforderungen bei der Temperaturmessung
Nach Bewertung der Anwendung und des aktuellen Sensoraufbaus stellten wir fest, dass der Kunde einen Pt100-Sensor parallel zum Rohr angebracht hatte. Aufgrund des begrenzten Platzes fehlte jedoch eine Isolierung des Sensors zur Umgebung, was zu ungenauen Temperaturmesswerten beitrug.
Obwohl Pt100-Sensoren eine hohe Genauigkeit bieten, sind Thermoelemente für viele Temperaturmessanwendungen oft die praktischere Lösung. Nachdem wir die Vorteile und Einschränkungen beider Sensortypen erläutert hatten , stimmte der Kunde zu, dass Thermoelemente die beste Lösung für seine Anforderungen seien, zumal er die Eingänge seines Temperaturreglers leicht auf Thermoelemente umstellen konnte.
Thermoelement-Sensorlösung

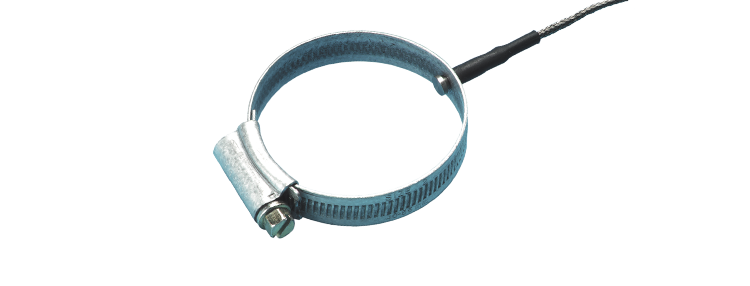

Sensortyp – Verstellbares Ring-Thermoelement, Typ T, Direktkontakt-Ausführung (keine Dämmung erforderlich).
Warum dieser Sensor? – Die Rohrtemperatur lag bei etwa 135°C, daher eignete sich ein Thermoelement des Typs T gut für diesen Temperaturbereich und bietet eine Genauigkeit von +/-0,5°C. Wir empfahlen eine geerdete Messstelle, da diese eine noch schnellere Ansprechzeit als eine isolierte Messstelle bietet. Geerdete Messstellen sind weniger verbreitet, und bei potenziellen elektrischen Störeinflüssen wäre dies nicht die beste Option. In diesem Fall gab es jedoch keine Probleme mit elektrischen Störungen.
Da der Sensor für den Direktkontakt mit dem Rohr ausgelegt war, war keine zusätzliche Isolierung erforderlich. Das machte den Installationsprozess schneller und einfacher.
Ergebnisse und Fazit
Das Thermoelement des Typs T diente in dieser Anwendung der Temperaturmessung erfolgreich als Machbarkeitsnachweis. Es hat seitdem in ähnlichen Setups Pt100-Sensoren ersetzt und sich als leicht zu installieren, zuverlässig und kosteneffizient mit schnellen Ansprechzeiten erwiesen. Die Thermoelemente haben die Kosten deutlich gesenkt und die Gesamteffizienz des Temperaturüberwachungsprozesses verbessert.
Ergebnisse:
- Zuverlässige Temperaturüberwachung: Konstante und genaue Messwerte
- Schnelle Installation: Keine Isolierung erforderlich, wodurch die Installationszeit verkürzt wird
- Kosteneffizient: Reduzierte Gesamtkosten im Vergleich zu Pt100-Sensoren
Abschließende Gedanken
Diese Lösung hat die Herausforderungen des Kunden bei der Temperaturmessung gelöst und wurde erfolgreich in mehreren Anwendungen eingeführt. Aufgrund ihrer Benutzerfreundlichkeit, Zuverlässigkeit und der schnellen Reaktionszeit hat sich dieses Thermoelement-Design als hervorragende Alternative zu herkömmlichen Pt100-Sensoren erwiesen.
Hinweis: Diese Lösung hat eine spezifische Herausforderung in einer bestimmten Anwendung gelöst. Jede Situation ist anders, und Ihre Anforderungen können einen anderen Ansatz erfordern. Die Eignung unserer Produkte für eine bestimmte Anwendung ist letztlich vom Käufer zu beurteilen, da er am besten in der Lage ist, diese Entscheidung zu treffen.
Diese Fallstudien werden geteilt, um zu veranschaulichen, wie unsere Produkte erfolgreich eingesetzt wurden, aber die endgültige Produktauswahl sollte stets auf Ihren spezifischen Anwendungsanforderungen, Normen und Branchenvorschriften basieren. Die Eignung unserer Produkte für eine bestimmte Anwendung liegt vollständig im Ermessen des Käufers, der hierfür die beste Beurteilung vornehmen kann.
Für anwendungsspezifische Beratung kontaktieren Sie uns bitte — einer unserer erfahrenen Techniker hilft Ihnen gerne mit technischer Beratung.
