Messung des RTD-Ausgangssignals: Anwendungsmethoden und Ausrüstung

Inhalt

1. Einleitung
2. Brückenmesssysteme
3. RTD-Verdrahtungskonfigurationen
4. Messung von Differenztemperaturen
5. Potentiometrische Methoden (Direktablesung)
6. Moderne Messtechnik für RTDs
7. Schnellreferenztabelle zur RTD-Verdrahtung

RTDs (Widerstandsthermometer) erzeugen höhere Signalpegel als Thermoelemente und eignen sich daher ideal für hochgenaue industrielle Temperaturüberwachung. Ein 100 Ω RTD, der mit 1 mA gespeist wird, liefert zum Beispiel ungefähr 1 Ω pro °C (bei Pt100 etwa 0,385 Ω/°C), was ~5 mV/10°C entspricht—deutlich mehr als ein Thermoelement.

Eine genaue Temperaturerfassung hängt von einer präzisen Widerstandsmessung ab, die auf eine der folgenden Arten erreicht wird:

• Brückenschaltungen (Spannungsungleichgewicht an einem Referenznetzwerk)
• Potentiometrische Methoden (Messung der Spannung an einer bekannten Stromquelle)

Brückenmesssysteme

Brückenschaltungen, wie die Wheatstone-Brücke, vergleichen den Widerstand des RTD mit bekannten Widerständen. Das Spannungsungleichgewicht korreliert mit der Temperatur.

Zwei Haupttypen:

• Abgeglichene Brücken : Im Labor eingesetzt; die Brücke wird manuell oder elektronisch nachgeglichen.
• Feste Brücken  : Weit verbreitet in industriellen Umgebungen; die Ungleichgewichtsspannung wird verstärkt und auf die Temperatur skaliert.

RTD-Verdrahtungskonfigurationen

Moderne Messgeräte sind darauf ausgelegt, Thermoelementsignale zuverlässiger, genauer und flexibler zu verarbeiten.

Zweileiter-RTD

• Einfachste Methode.
• Leitungswiderstand verursacht zusätzliche Fehler.
• Geeignet für kurze Leitungen (<100 m).

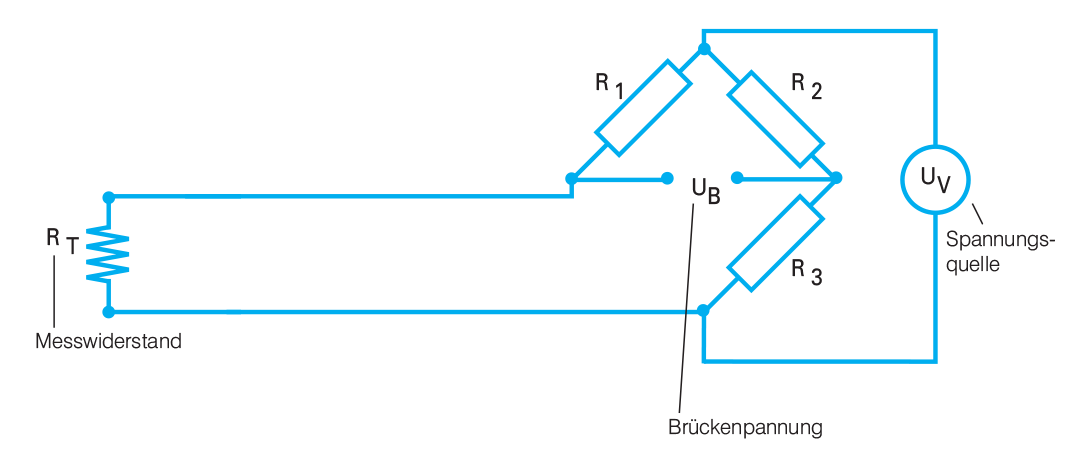

Abbildung 3.1 : Zweileiter-RTD-Brückenaufbau

Dreileiter-RTD

• Standard in industriellen Anwendungen.
• Setzt abgeglichene Anschlussleitungen voraus; eliminiert den Leitungswiderstandsfehler.
• Geeignet für Leitungsstrecken bis 500 m.

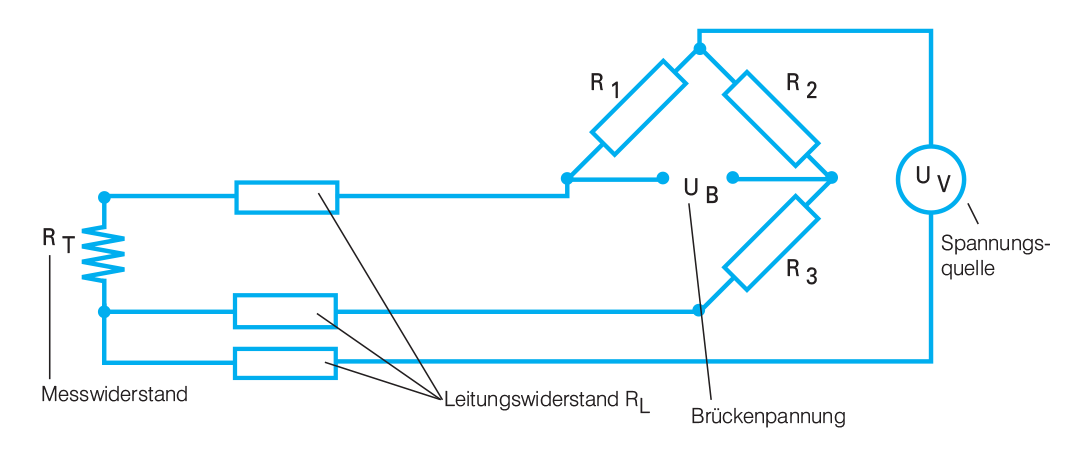

Abbildung 3.2 : Drei-Leiter-RTD-Brückenschaltung

Vier-Leiter-RTD

• Höchste Genauigkeit.
• Kompensiert den Leitungswiderstand vollständig.
• Ideal für lange Leitungsstrecken (bis 1 km).

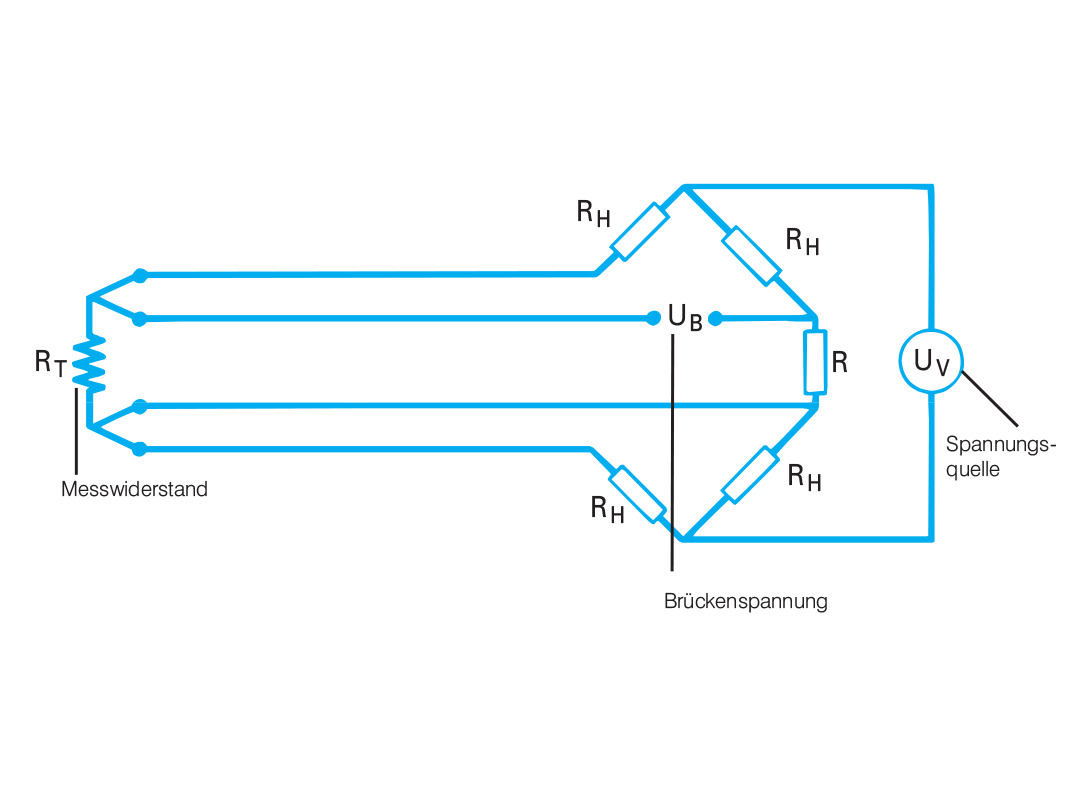

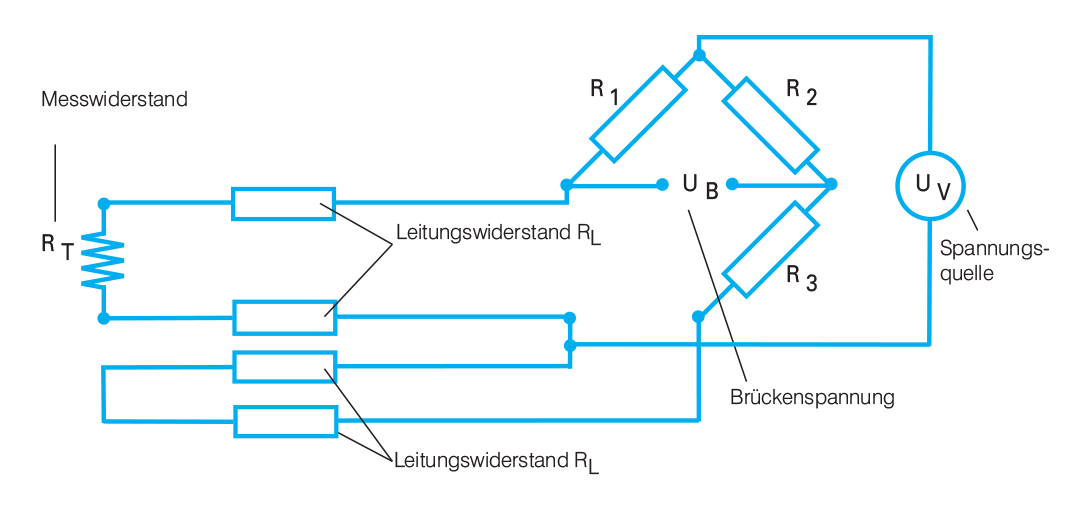

Abbildungen 3.3 und 3.4 : Vier-Leiter-RTD-Verdrahtungsoptionen

Messung von Differenztemperaturen

Messen der Differenz zwischen zwei Messstellen mit:

• Zwei RTDs in gegenüberliegenden Brückenarmen.
• Vier-Leiter-Aufbau wird für Präzision bevorzugt.

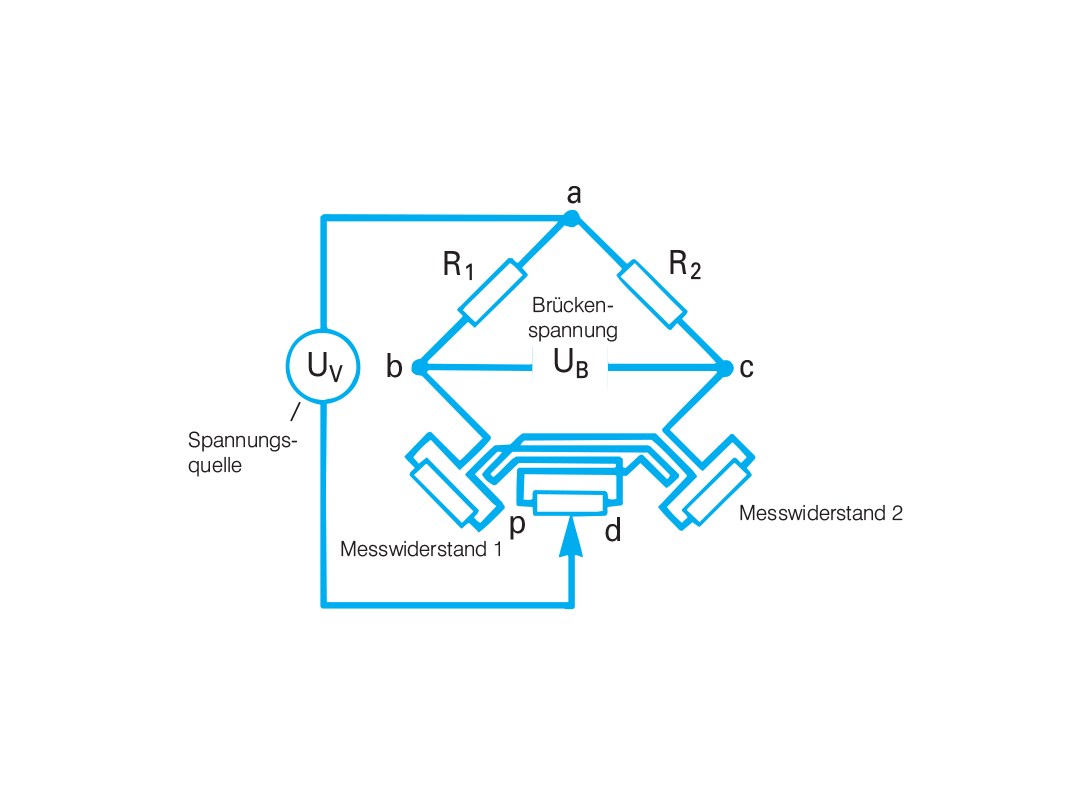

Abbildungen 3.5 und 3.6 : Differenz-RTD-Konfigurationen

Potentiometrische Methoden (direktes Ablesen)

Messen der Differenz zwischen zwei Messstellen mit:

• Zwei RTDs in gegenüberliegenden Brückenarmen.
• Vier-Leiter-Aufbau wird für Präzision bevorzugt.

Abbildung 3.7 : Potentiometrischer Vier-Leiter-Aufbau

Moderne Messtechnik für RTDs

Moderne RTD-Systeme bieten vereinfachte, genaue Messwerte:

• Digitale Anzeigen & Schreiber: Oft selbstabgleichend und linearisiert.
• Transmitter (4–20 mA): Verbessern die Störfestigkeit und die Übertragung über lange Strecken.
• Verstärker: Bieten Signalaufbereitung zur Überwachung und Steuerung.

RTD-Verdrahtung – Schnellreferenztabelle

Verdrahtung	Genauigkeit	Leitungslänge	Hinweise
2-Leiter	Niedrig	~100 m	Einfach; beinhaltet den Leitungswiderstand
3-Leiter	Mittel	~500 m	Symmetrisch; in der Industrie üblich
4-Leiter	Hoch	~1 km	Vollständige Kompensation; am besten für Präzision
