Thermoelemente für Vakuum-Industrieöfen gemäß AMS2750

mit Miniatur-Kupplung

Ähnliche Produkte

Miniatur-Stecker
Vakuum-Thermoelemente mit Keramik-Schutzrohr
Fühler der Bauform Typ 40 / 41 eignen sich ideal für den Einsatz in Vakuum-Industrieöfen. Eine integrierte, auf Vakuumanwendungen bis 5 x 10-6 Torr ausgelegte, Spectite®-Vakuumdichtung (Leckagerate besser oder gleich 1 × 10-6 scc/sec unter 1 Atm. He @ 20°C) sorgt auch bei gebrochenem Schutzrohr für eine saubere Abdichtung. In Kombination mit unserem UKAS-Kalibrierdienst (siehe Abschnitt 8) können die Sensoren nach allen anerkannten Normen und Toleranzen gefertigt werden. Die Fühler können als Simplex- und Duplex-Ausführung, sowie mit einem optionalen Prüfloch, zum Einführen eines Testsensors bei Kalibrier- und Prüfarbeiten, gefertigt werden. Passende Verschraubungen zur Montage des Halsrohres sind in unterschiedlichen Ausführungen lieferbar.
  • Abdichtung für Vakuumanwendungen bis 5 x 10-6 Torr
  • Niedrige Leckagerate
  • Integrierte Spectite®-Vakuumdichtung zur Aufrechterhaltung des Vakuums auch bei beschädigtem Schutzrohr
  • Breiter Betriebstemperaturbereich bis 1600°C
  • Als Simplex- und Duplex-Version lieferbar
  • UKAS- und Werkskalibrierungen gemäß international anerkannter Normen und Toleranzen sowie branchenspezifischer Standards
  • Flexible Möglichkeiten der Kennzeichnung und Markierung zur klaren Rückverfolgbarkeit
  • Halsrohre standardmäßig aus Edelstahl 316L gefertigt



Kalibriergenauigkeit:

Code Standard / Norm Toleranz Zertifizierung
IEC1 IEC 60584.1 Class 1 Typ K/N: +/- 1,5°C (-40°C bis + 375°C); 0,4% (375°C bis 1000°C)
Typ R/S: +/- 1,0°C (0°C bis 1100°C); 1°C + 0,3% der Temperatur über 1100°C (1100°C bis 1600°C)
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Unsere technischen Vertriebsmitarbeiter beraten Sie gerne.
AMS1 AMS2750 Typ K/N: +/- 1,1°C oder 0,4%
Typ R/S/B: +/- 0,6°C oder 0,1%
(es gilt der größere Wert)
BAC2 BAC5621 ±1,1°C <538°C;
±0,4% >538°C



Thermoelement Anfrageformular

1. Thermopaar

2. Mantelrohr-Werkstoff

3. Messstellenkonfiguration

Abbildung Auswahl
Isolierte Messspitze
Offenliegend Messspitze
Duplex (2 Thermoelemente)
4. Mantel-Durchmesser

5. Nennlänge (L)

 mm
6. Halsrohrlänge (L1)

 mm

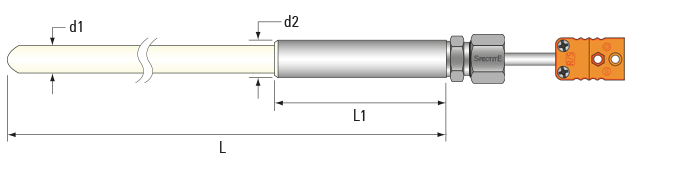

7. Bauform Miniatur-Kupplung

Abbildung Auswahl
3P7M - Miniatur-Kupplung aus
Thermoplast bis 220°C (Standard)
3P7MH - Miniatur-Kupplung
aus Duroplast bis 300°C
3P7MUH - Miniatur-Kupplung
aus Duroplast bis 425ºC
3P7MC - Miniatur-Kupplung
aus Keramik bis 600°C
8. Montage-Zubehör (optional)

Abbildung Auswahl
Vakuum-Durchführung mit Viton® Dichtung
R1/4
R1/2
R3/4
Aufgeschweißte Gewindebuchse
G3/4
R3/4
G1
R1
Aufgeschweißte Vakuumflansch
Aufgeschweißte KF Vakuumflansch
Aufgeschweißte CF Vakuumflansch
9. Kennzeichnung

Abbildung Auswahl
Kunststoffanhänger
Für alle Anschlussstellen verfügbar, temperaturbeständig bis 70ºC
Metallanhänger mit Lasergravur
Für alle Anschlussstellen im Bereich über 250ºC
Lasergravur auf Sensor
Lasergravur der Seriennummer, anstelle oder zusätzlich zu einer der obigen Optionen.
10. Kalibriergenauigkeit

Kalibrier-Standard Auswahl
IEC1 - IEC 60584.1
Class 1
AMS1 - AMS2750
BAC2 - BAC5621
Gewählte Kalibrierung:

IEC1- IEC 60584.1 Klasse 1
Genauigkeit:
Typ K/N: +/- 1,5°C (-40°C bis + 375°C); 0,4% (375°C bis 1000°C)
Typ R/S: +/- 1,0°C (0°C bis 1100°C); 1°C + 0,3% der Temperatur über 1100°C (1100°C bis 1600°C)
Zertifizierung:
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser nach ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Für Rückfragen und weitere Informationen stehen Ihnen unsere technischen Vertriebsmitarbeiter gerne zur Verfügung.
Gewählte Kalibrierung:

AMS1 - AMS2750
Genauigkeit:
Typ K/N: ±1,1°C oder 0,4% vom Messwert
Typ R/S/B: ±0,6°C oder 0,1% vom Messwert
(es gilt der größere Wert)
Zertifizierung:
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser nach ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Für Rückfragen und weitere Informationen stehen Ihnen unsere technischen Vertriebsmitarbeiter gerne zur Verfügung.
Gewählte Kalibrierung:

AMS2 - AMS2750
Genauigkeit:
+/- 2,2°C oder 0,75% (es gilt der größere Wert)
Zertifizierung:
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser nach ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Für Rückfragen und weitere Informationen stehen Ihnen unsere technischen Vertriebsmitarbeiter gerne zur Verfügung.
Gewählte Kalibrierung:

BAC1 - BAC5621
Genauigkeit:
±0.6ºC <538ºC und ±0.1% vom Messwert >538ºC
Zertifizierung:
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser nach ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Für Rückfragen und weitere Informationen stehen Ihnen unsere technischen Vertriebsmitarbeiter gerne zur Verfügung.
Gewählte Kalibrierung:

BAC2 - BAC5621
Genauigkeit:
±1.1ºC <538ºC oder 0.4% vom Messwert >538ºC
Zertifizierung:
Die TC Gruppe kalibriert Sensoren nach internationalen und branchenspezifischen Standards. Unser nach ISO/IEC 17025 und ISO 9001 zertifiziertes Kalibrierlabor erstellt rückführbare Werks- und UKAS-Kalibrierscheine im Temperaturbereich bis 1590°C. Für Rückfragen und weitere Informationen stehen Ihnen unsere technischen Vertriebsmitarbeiter gerne zur Verfügung.
11. Kalibrierung

12. Dokumentation

Details Auswahl
3-seitiger Standard-Bericht
Werkskalibrierbericht für Chargenbeginn und -ende im Bereich 0…1200°C mit allen für die NADCAP Auditierung benötigten Angaben (detaillierte Beschreibung siehe Kalibrierung Musterbeispiel)
Individueller Bericht
Wie der Standardbericht, jedoch mit Bereich und Intervall nach Ihren Vorgaben
Gewählte Dokumentation:

3-seitiger Werkskalibrierschein Chargenanfang/-ende im Bereich von 0°C bis 1200°C mit allen für die NADCAP-Auditierung erforderlichen Daten (Weitere Informationen unter: Details zur Kalibrierung).
Gewählte Dokumentation:

Kundenspezifische Dokumentation
Kalibrierbereich:
Intervall / kundenspezifische Temperaturen:
13. Gewünschte Menge

Persönliche Daten

Firma


Name


PLZ


Email


Tel


Weitere Informationen / Nachricht

Sollten Sie verschiedene Ausführungen benötigen, senden Sie uns bitte eine Email mit Ihren Anforderungen oder tragen Sie Ihre Anfrage in das nachfolgende Feld ein.



Anforderung abschließen
